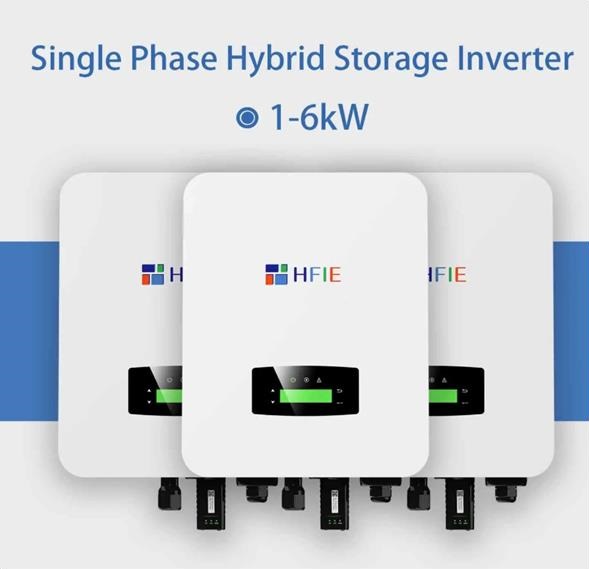

Inverter ibrido monofase a bassa tensione da 6 kW
Garanzia di 10 anni, IP65
Gli inverter di accumulo a bassa tensione AF1-3.6K-SL-1 e AF3-6K-SL sono progettati per aumentare l’indipendenza energetica dei proprietari di casa. La gamma di potenza va da 1 kW a 6 kW, compatibile con batterie a bassa tensione (40-60 V).
•Supporto per l’ottimizzazione del tempo di utilizzo
•Modalità operative configurabili
•Interruttore di circuito di guasto dell’arco (AFCl) (opzionale)
•Funzione anti-alimentazione integrata
• Dimensioni compatte e facile installazione
•Monitoraggio intelligente e aggiornamento remoto del firmware
| Dati tecnici | Modello AF1K-SL-1 | Modello AF2K-SL-1 | Modello AF3K-SL-1 | Tipo AF3K-SL | AF4K-SL | Modello AF5K-SL | Modello AF6K-SL |
| Ingresso FV | |||||||
| Potenza massima in ingresso (kW) | 1.5 | 3.0 | 4.5 | 4.5 | 6.0 | 7.5 | 9.0 |
| Tensione massima FV (V) | 550 | ||||||
| Intervallo MPPT (V) | 80 – 500 | ||||||
| Gamma MPPT completa (V) | 80 – 500 | 120 – 500 | 170 – 500 | 90 – 500 | 120 – 500 | 150 – 500 | 170 – 500 |
| Tensione normale (V) | 360 | ||||||
| Tensione di avviamento (V) | 100 | ||||||
| Corrente di ingresso massima (A) | 18,5×1 | 18,5×2 | |||||
| Corrente di cortocircuito massima (A) | 26×1 | 26×2 | |||||
| Numero di MPP Tracker / Numero di stringhe FV | 1 / 1 | 2/2 | |||||
| Porta della batteria | |||||||
| Potenza massima di carica/scarica (kW) | 1.0 | 2 | 3.0 | 3.0 | 4 | 4.8 | 4.8 |
| Corrente massima di carica/scarica (A) | 25 | 50 | 80 | ||||
| Tensione normale della batteria (V) | 51.2 | ||||||
| Intervallo di tensione della batteria (V) | 40 – 60 | ||||||
| Tipo di batteria | Li-ion / Piombo-acido ecc. | ||||||
| Rete CA | |||||||
| Corrente continua massima (A) | 5.0 | 10.0 | 14.0 | 14.0 | 19.0 | 23.0 | 28.0 |
| Potenza massima continua (kVA) | 1.0 | 2.0 | 3.0 | 3.0 | 4.0 | 5.0 | 6.0 |
| Corrente nominale della griglia (A) | 4.6 / 4.4 | 9.1 / 8.7 | 13.7/13.1 | 13.7 / 13.1 | 18.2 / 17.4 | 22.8 / 21.8 | 27.3 / 26.1 |
| Tensione nominale di rete (V) | da 198 a 242 a 220 / da 207 a 253 a 230 | ||||||
| Frequenza nominale della rete (Hz) | 50 / 60 | ||||||
| Fattore di potenza | 0,999 (regolabile da 0,8 sovraeccitato a 0,8 sottoeccitato) | ||||||
| THD attuale (%) | < 3 | ||||||
| Uscita di carico CA | |||||||
| Corrente continua massima (A) | 5.0 | 10.0 | 14.0 | 14.0 | 19.0 | 23.0 | 28.0 |
| Potenza massima continua (kVA) | 1.0 | 2.0 | 3.0 | 3.0 | 4.0 | 5.0 | 6.0 |
| Corrente di picco massima (A) (10 min) | 6.9 / 6.6 | 13.7 / 13.1 | 20.5/19.6 | 20.5 / 19.6 | 27.3 / 26.1 | 34.1 / 32.7 | 41.0 / 39.2 |
| Potenza massima di picco (kVA) (10 min) | 1.5 | 3.0 | 4.5 | 4.5 | 6.0 | 7.5 | 9.0 |
| Tensione nominale CA LN (V) | 220 / 230 | ||||||
| Frequenza nominale CA (Hz) | 50 / 60 | ||||||
| Tempo di commutazione (ms) | Senza soluzione di continuità | ||||||
| Distorsione armonica totale di tensione (%) | < 3 | ||||||
| Efficienza | |||||||
| Efficienza CEC (%) | 97 | ||||||
| Efficienza massima (%) | 97.6 | ||||||
| Efficienza fotovoltaica in batteria (%) | 98.1 | ||||||
| Bat. tra Efficienza AC (%) | 96.8 | ||||||
| Protezione | |||||||
| Protezione da inversione di polarità fotovoltaica | SÌ | ||||||
| Protezione da sovracorrente/tensione | SÌ | ||||||
| Protezione anti-isola | SÌ | ||||||
| Protezione da cortocircuito CA | SÌ | ||||||
| Rilevamento della corrente residua | SÌ | ||||||
| Monitoraggio guasti a terra | SÌ | ||||||
| Rilevamento della resistenza di isolamento | SÌ | ||||||
| Rilevamento arco fotovoltaico | SÌ | ||||||
| Livello di protezione dell’involucro | Grado di protezione IP65/NEMA4X | ||||||
| Dati Generali | |||||||
| Dimensioni (L x A x P, mm) | Dimensioni: 370 x 535 x 192 | ||||||
| Peso (kg) | 18.5 | 20.5 | |||||
| Topologia | Senza trasformatore | ||||||
| Raffreddamento | Ventilatore intelligente | ||||||
| Umidità relativa | 0 – 100 % | ||||||
| Intervallo di temperatura di esercizio (°C) | – da 25 a 60 | ||||||
| Altitudine operativa (m) | < 4000 | ||||||
| Emissione di rumore (dB) | < 25 | ||||||
| Consumo in standby (W) | < 10 | ||||||
| Montaggio | Supporto da parete | ||||||
| Comunicazione con RSD | SPEDIZIONE SOLE | ||||||
| Interfacce di visualizzazione e comunicazione | LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G | ||||||
| Certificazione e Approvazioni | Norme di sicurezza NRS097, G98, EN50549-1, C10/C11, AS4777.2, VDE-AR-N4105, VDE0126, IEC62109-1, IEC62109-2 | ||||||
| Compatibilità elettromagnetica | EN61000-6-2, EN61000-6-3 | ||||||
